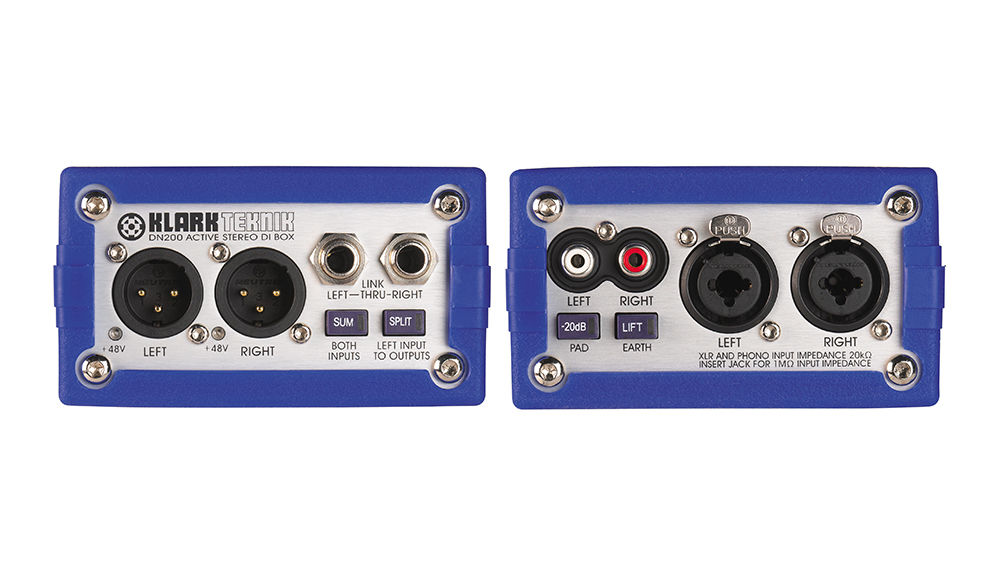

klark teknik DN200 Di盒

產品特性

高動態余量設計+48V幻象電源,可擴展動態范圍

合并和分離選項,靈活的信號路由

變壓器隔離設計確保了PA和舞臺設備之間的電氣分離

Neutrik Combo *XLR和高阻抗¼”TRS連接器上的平衡線路輸入

用于連接消費類音頻設備的RCA唱機輸入

獨立的幻象電源為每個通道提供可靠性

20dB輸入衰減和接地開關

鋁擠壓外殼,保護性的硅橡膠套

設計獨特

在DN100成功的基礎上,DN200提供了相同的高凈空高度,動態響應和聲音清晰度,同時在相同尺寸的外殼中增加了兩個通道.DN200適合用于具有+48V幻象電源功能的設備應用,它為2KΩ負載提供+10dBu輸出,結合低噪聲的輸入電路,提供寬的動態范圍.

平衡變壓器隔離輸出

DN200的設計避免了音頻變壓器磁芯飽和，并且在信號路徑中包含一個固定的高通濾波器，以降低低于音頻主要頻率的頻率。DN200 還具有單獨的變壓器，以將輸出XLR連接器的幻象電源的獨立電源導軌與兩個輸入電路隔離。

雙阻抗輸入

DN200具有兩個Neutrik Combo組合XLR和¼TRS連接器，具有雙阻抗輸入，當連接到XLR輸入時，輸入阻抗為20 KΩ，適合線路電平設備，并且噪聲性能更低；當插頭插入¼英寸TRS輸入時，將從電路中移出，從而產生標稱的1MΩ輸入阻抗，適合無源拾音器。還提供立體聲RCA唱機輸入，用于連接消費類音頻設備，并具有20KΩ輸入阻抗。每個通道還包括鏈路輸出¼“TRS插孔連接器。

合并和分離

DN200提供了兩種靈活的信號路由選擇，在合并（SUM）模式下，兩個輸入的總合為-6dB, 以保持整體信號電平并被路由到左聲道輸出。在分離（SPLIT）模式下，左輸入以單位增益路由到兩個輸出。

20dB衰減和接地開關

DN200具有發光式-20dB的衰減和接地開關，它們同時作用于兩個通道，與用于獨立幻象供電的兩個通道的獨立＋48V 指示器LED一樣，可以醒目地顯示狀態。接地開關將輸入和輸出地面環路分開，有助于消除不同電源設備之間的接地回路。

技術規格

類型：有源電子，平衡或不平衡

阻抗：1MΩ標稱值，平衡或不平衡（插孔連接器)20KΩ（僅限XLR輸入）

連接器：2'NEUTRIK COMBO XLR”TRS輸入

最大輸入電平：+ 30dBu(啟用了衰減)

衰減器：-30dB

輸出：平衡型變壓器

阻抗：75Ω

最大輸出電平：+10dBu．負載>2KΩ

最小負載：600Ω

噪音：-1OOdBu．20Hz至20KHz未加權

頻率響應+0.5/-1dB 20Hz至20KHz

失真( THD +N) 在1KHz時<001%．+4dBu>

供電：+48V幻像

重量：凈重0.95公斤

重外形尺寸：長度143mm寬度106mm高度59.2mm
