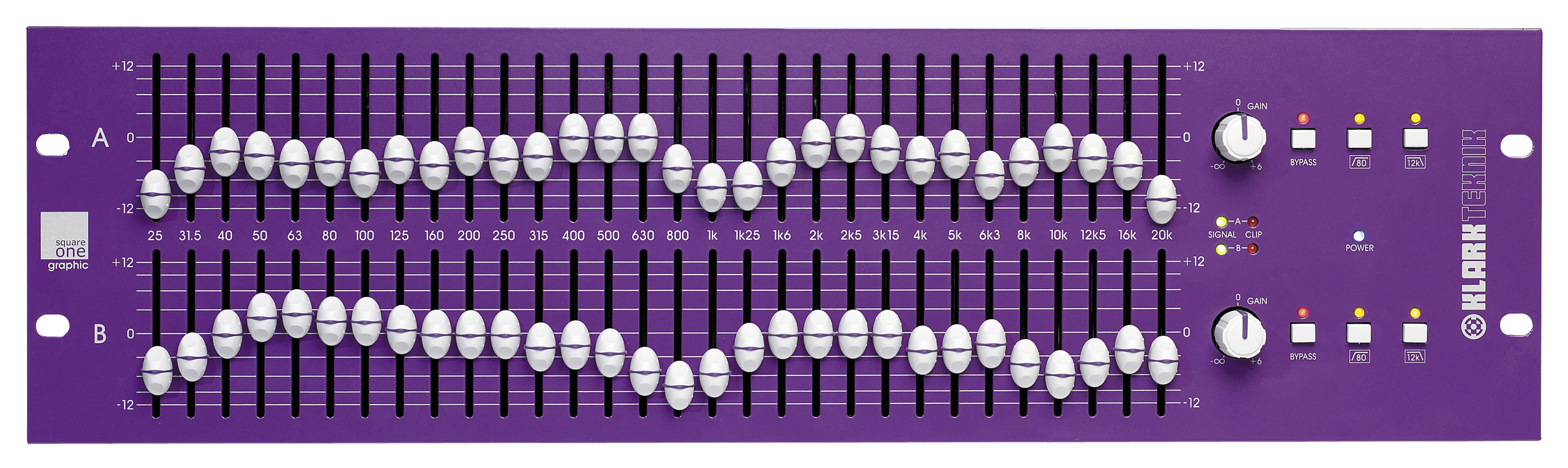

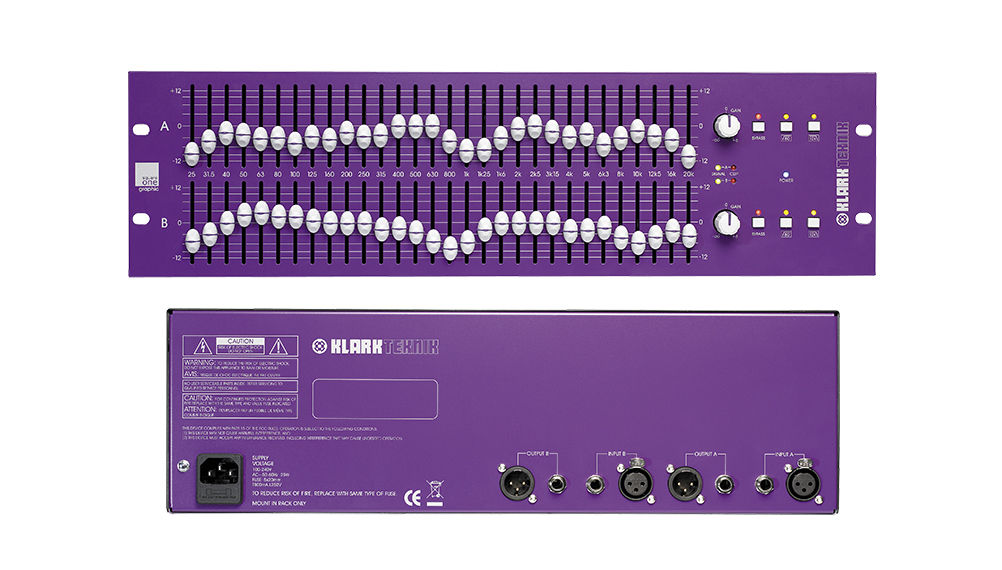

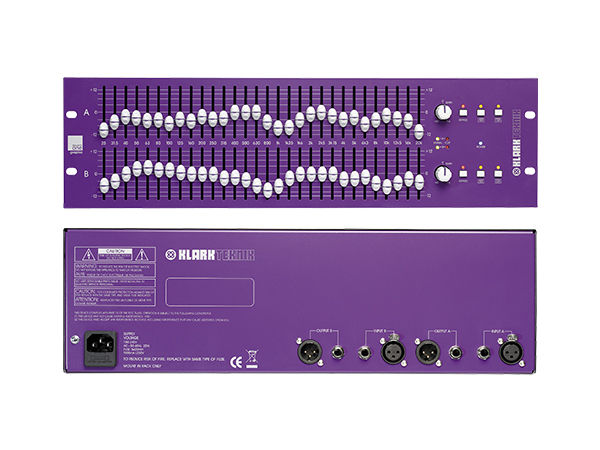

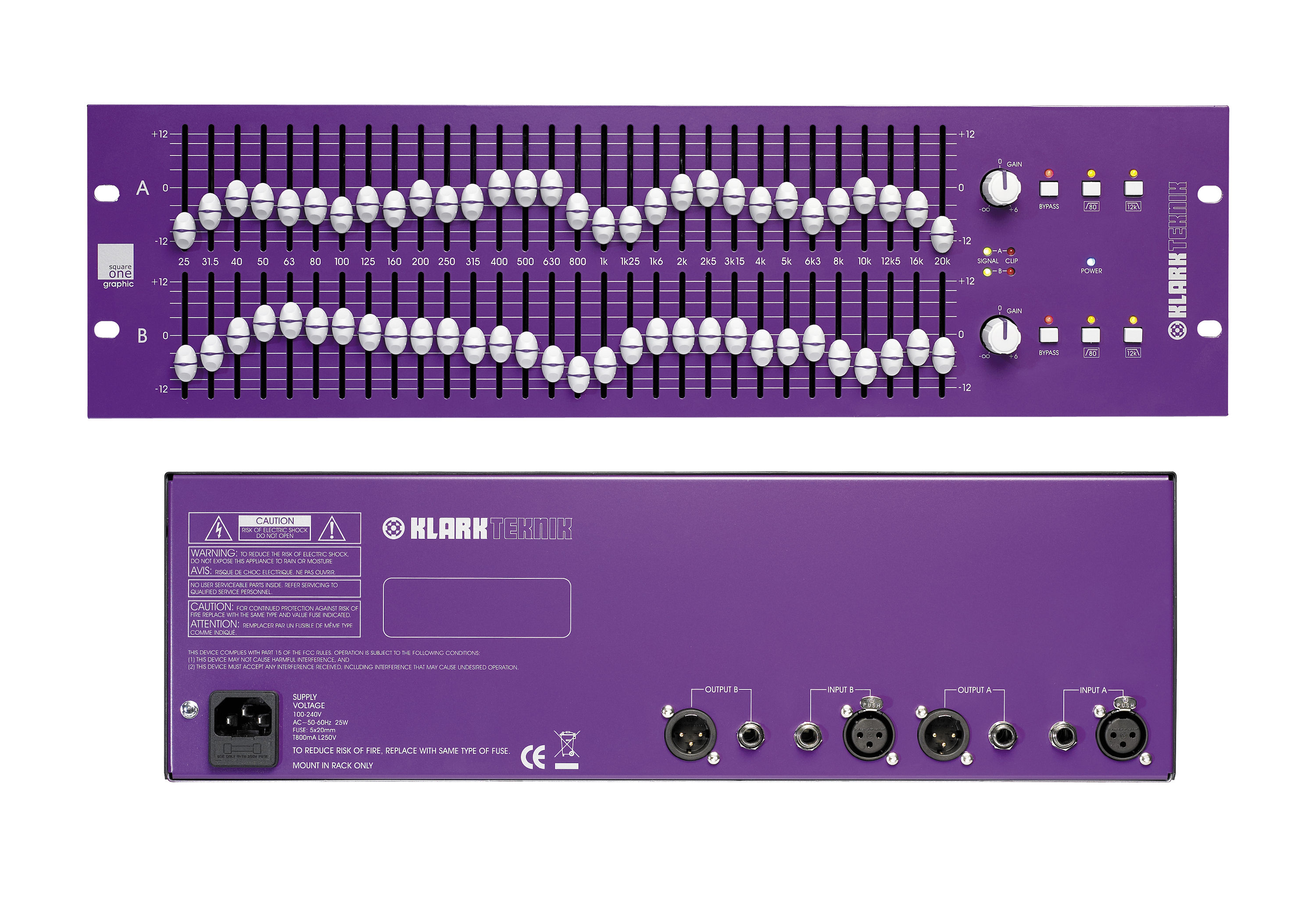

Klark Teknik Square ONE Graphic圖示均衡器

Square ONE圖示均衡器是Klark Teknik長達30年設計技術和經驗的體現，而其價格并非高不攀，使得音頻性能與預算有限的各類應用成為可能。

產品特性

配有完整防塵設施的45mm音量控制器長程推子實現最大的準確度和分辨率。

信號顯示和削波發光二極管（Signal present & ClipLEDs）

+22dBu的最大輸入電平能力。

通用的電源

在任何地方，自動電壓感應在100V-240V±10%范圍內工作。

全平衡輸入輸出

XLR & TRS接頭，均包括很高的共模抑制比CMMR。

中繼激活旁通（Relay activated bypass）

保證在電源出現故障時繼續通過音頻。

適合流動的3U鋼底盤

設計用于承受崎嶇路面運輸。

成比例的Q濾波器（PROportional Q filters）

Square ONE的“Q”濾波器或者帶寬濾波器與應用的增益成正比，并且因此對真正有問題的頻點給予更多的關注。這還意味著，鄰近的濾波器與最小相位誤差相加，提供平滑、無漣波（ripple-free）的總和。該濾波器還在Klark Teknic DN370上得以實施，并且最適用于現場的聲音增援。

高通濾波器（HPF）

圖示均衡器上的HPF用于清除不需要的次聲波頻率（傳統上大約為30Hz）。Square ONE圖示均衡器上的HPF被設置為80Hz。如果在一個大型揚聲器系統中應用Square ONE圖示均衡器，用戶幾乎必定要使用一個有源分頻器（crossover），它將提供適當?shù)拇温暡ūＷo(hù)。在這種情況下，可以讓HPF旁路。

當使用更緊湊型的揚聲器系統時，使用80Hz的高通濾波器拐點，以最大化系統的動態余量（headroom）和效率（如果對具有一個擴展低音響應的監聽揚聲器系統使用Square ONE圖示均衡器，仍然可以使用HPF。事實上，通過在圖示均衡器上提升63Hz頻點，可以借助“彎曲”HPF的拐點來獲得有效的結果）。

低通濾波器（LPF）

Square ONE圖示均衡器的低通濾波器LPF固定在12kHz,這是最佳的舞臺監聽系統的運用方法,無論是返送揚聲器還是IEM耳內監聽系統，都能夠增加監聽系統的余量，同時為高頻驅動器提供過熱保護，防止較高頻率的危害。

當HPF和LPF同時使用時，Square ONE圖示均衡器可以為大多數的監聽（floor wedge & IEM）系統提供最佳的帶寬控制。

工程師技術規格

電源具備發光二極體顯示（Power On Led）。

Graphic圖示均衡器滿足或高于以下規范：

頻率響應：±0.5dB（20Hz-20kHz）

失真:（THD+N）<0.005%@1kHz，+4dBu

動態范圍:>112dB（20Hz-20kHz，不記權）

該圖示均衡器應當允許有一個具有80Hz拐角頻率（corner frequency）的固定二階高通濾波器，和一個每個信道具有12kHz拐角頻率的固定二階低通濾波器。

該圖示均衡器具有一個均衡器電路的旁通，并且具備故障保護功能，即當電源中斷時該單元將自動返回到信號直通狀態。

該圖示均衡器應當采用中心制動的滑動電位器，用以給出頻率的圖形顯示。該滑動電位器具有保護蓋，以阻止塵土和污物的進入。

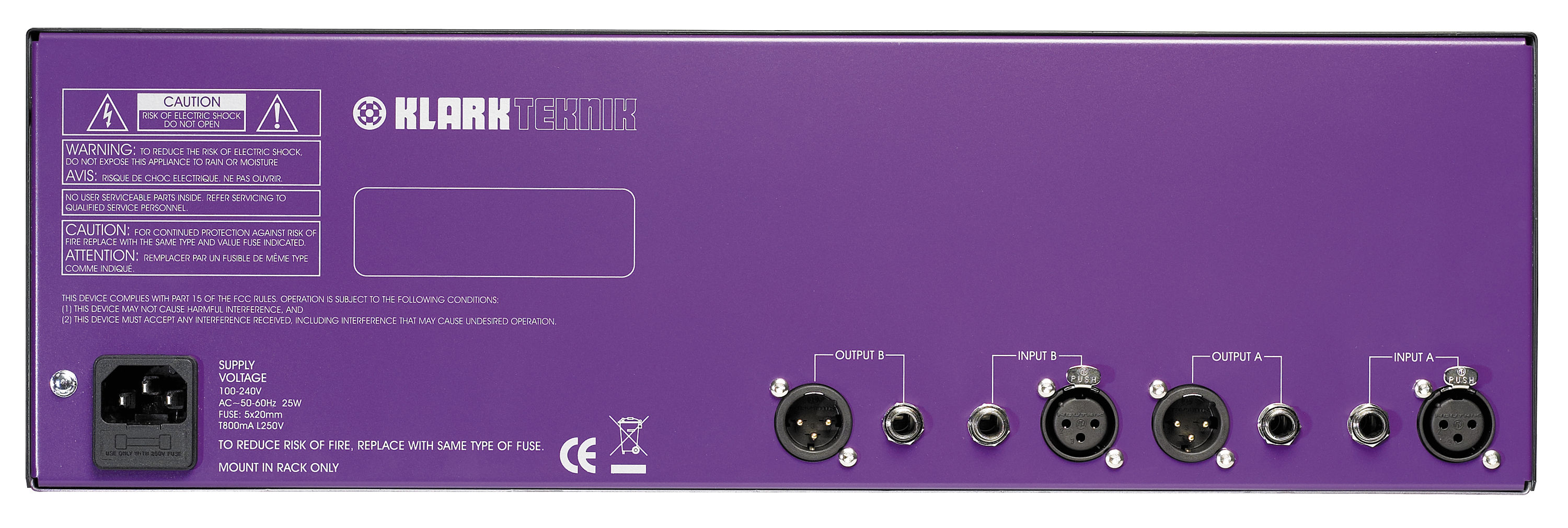

所有的音頻連接都應當是電子平衡的，并且采用XLR接頭和1/4英寸TRS插座。
