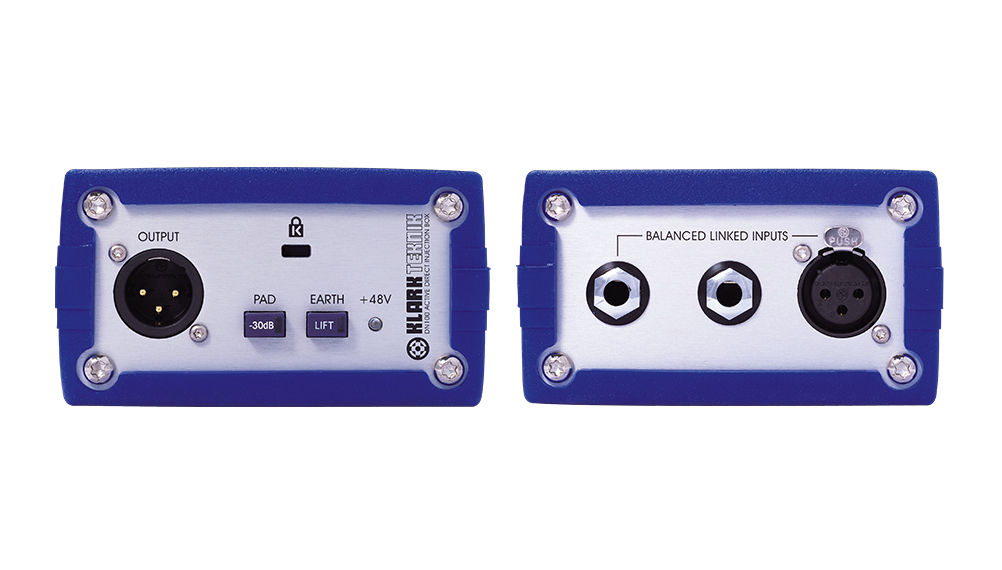

klark teknik DN100 Di盒

產品特性

采用+48V幻象電源設計可延長動態范圍

變壓器隔離設計確保了PA和舞臺設備之間的電氣分離

Neutrik*XLR 上的平衡線路輸入和和¼TRS連接器上的高阻抗輸入和鏈路輸出

30dB輸入衰減和接地開關

變壓器隔離，阻抗匹配，衰減至—個低阻抗的有源平衡輸入

提供從0到200dB的可切換衰減和輸出信號為600Ω平衡負載

輸出是隔離的平衡變壓器

可降低噪聲，處理性能好

鋁擠壓外殼，可替換的橡膠保護性外套

設計獨特

為2KΩ負載提供+10 dBu 輸出。這個增加的空間意味著可以容納更高級別的輸入信號而不需要衰減。結合低噪音的輸入電路，DN100提供寬的動態范圍，只需用一個-30dB衰減器即可連接到樂器放大器輸出。

平衡變壓器隔離輸出

DN100的設計避免了音頻變壓器磁芯飽和，并且在信號徑中配備一個固定的高通濾波器，將低于音頻主要頻率的部分切除。

除了信號路徑的變壓器外，DN100還有一個變壓器，用于將輸出電路的電源軌與來自輸出XLR 連接器的幻象電源隔離。當與接地開關一起使用時，輸入和輸出接口的電流隔離可避免接地回路的風險。

雙阻抗輸入

DN100 具有一個并聯連接的XLR和兩個¼”TRS 輸入，其中一個也可以用于連接吉他貝斯放大器的連接輸出。僅連接到XLR輸入時，輸入阻抗為20KΩ, 適合線路這種輸入阻抗對于吉他和低音拾音器來說太低了，當把插頭插入¼英寸TRS輸入時，這個輸入阻抗就會從電路中移除，從而產生標稱的1MΩ輸入阻抗，這就適合用于無源拾音器。

30dB 衰減和接地功能

DN100具有發光式衰減和接地開關，與+48V幻象電源指示燈一起提供醒目的狀態顯示。接地開關將輸入和輸出的地面環路分開，有助于消除不同電源設備之間的接地回路

技術規格

+48 V幻象電源，擴展動態范圍

輸入接口：2個1/4英寸插頭和1個3針的XLR接口，全部并聯在一起

輸入阻抗：1MΩ（jack接口）20KΩ（XLR接口）

輸出接口：3針的XLR接口

信號源阻抗：150Ω，能夠驅動10dBu信號到2k的負載

供電模式：48V/2.2mA

頻率范圍：20Hz到20kHz
